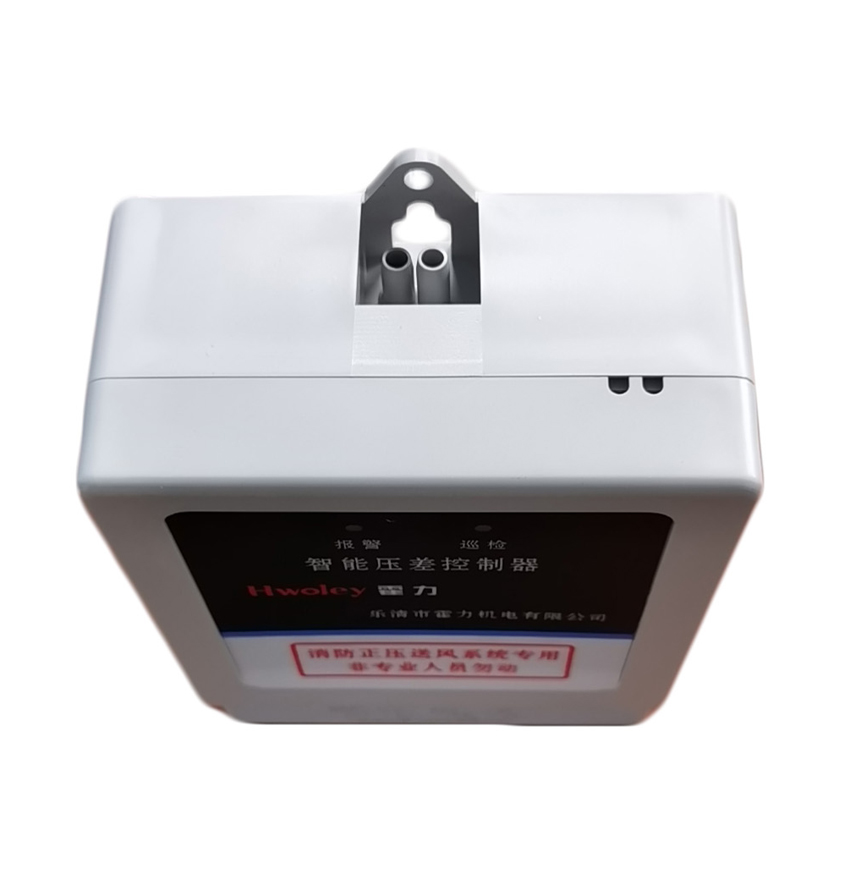

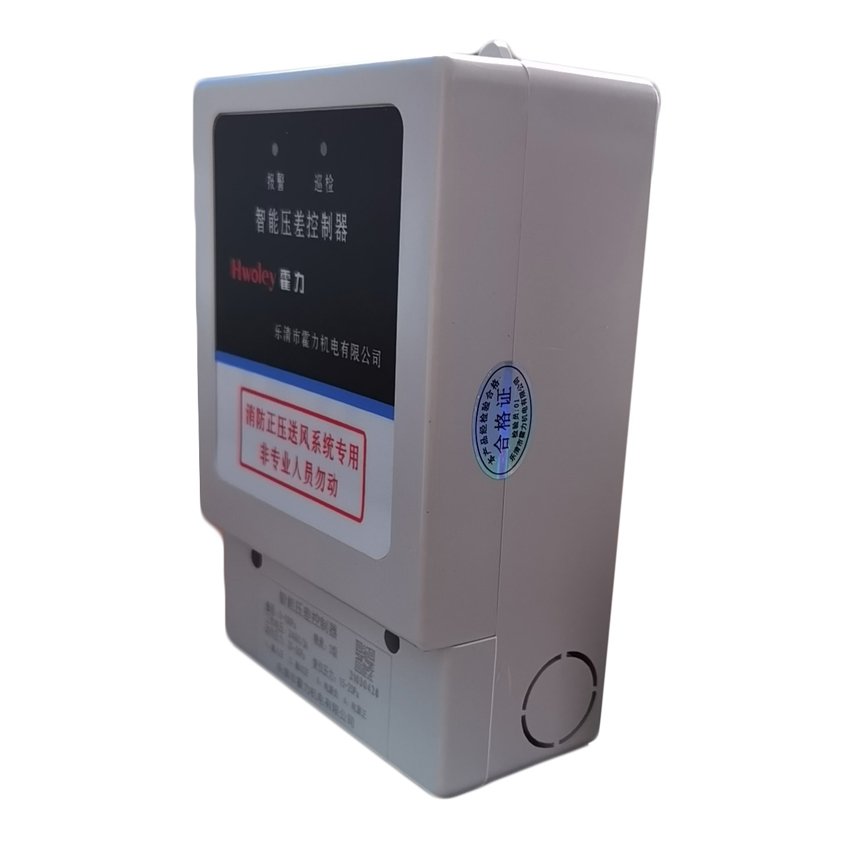

H07壓差控制器
產品簡介：打開前蓋，可見到接線端子(見下圖)，電纜(BV-4x1.5-SC20-WC)穿過側面或底面通線口進入殼內，1號端子接控制箱11號，2號端子接控制箱12號，并聯旁通泄壓閥控制箱信號線11和12，5號端子接控制箱13，6號端子接控制箱14

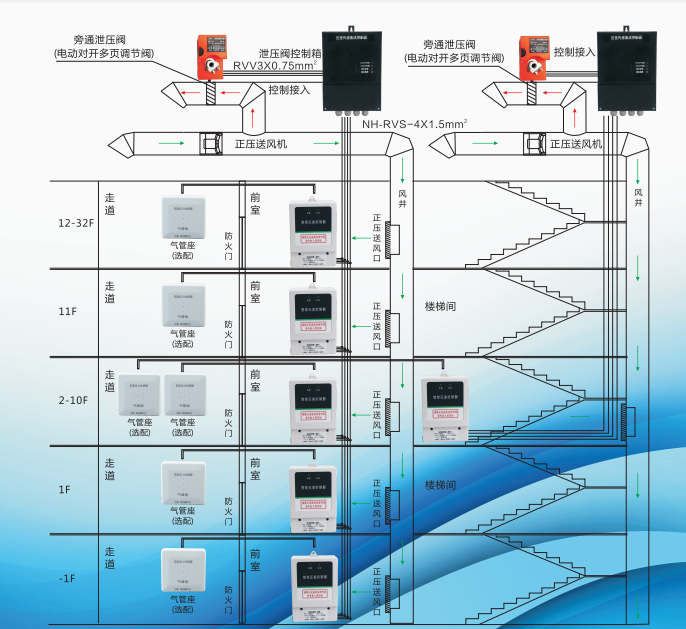

詳情：根據國標《建筑防排煙系統技術標準》(GB 51251-2017)規定，機械加壓送風系統的余壓過低不利于防煙，余壓過高則會導致樓梯間和前室、前室和走道之間防火門兩側，壓差過大而導致防火門無法開啟的嚴重后果。智能壓差控制器是用來檢測前室與走道，或樓梯間與走道的壓差值。設有巡檢指示燈，報警指示燈和報警蜂鳴器，當達到設定值時(前室與走道25-30Pa,樓梯間與走道：40-50Pa)輸出信號并發出聲光報警，報警信號接入位于樓頂?shù)呐酝ㄐ箟洪y控制箱，控制旁通泄壓閥自動開閥和閉閥，實現余壓自動控制。
技術參數：
??量 程：0-±100Pa
??耐 壓：1000Pa
??動作壓力：前室/走道：25～30Pa，(復位壓力：15～20Pa);
??樓梯間/前室：40～50Pa，(復位壓力：30～40Pa);
??工作溫度：-20 ～ 85℃
??過程連接： 高壓和低壓孔均為6mm，
??長管嘴(-): 連接到低壓端
??短管嘴(+): 連接到高壓端
??工作電壓： 24VDC
??輸出方式: 無源開關信號 24 VDC/3A
電氣連接：打開前蓋，可見到接線端子(見下圖)，電纜(BV-4x1.5-SC20-WC)穿過側面或底面通線口進入殼內，1號端子接控制箱11號，2號端子接控制箱12號，并聯旁通泄壓閥控制箱信 號線11和12，5號端子接控制箱13，6號端子接控制箱14。

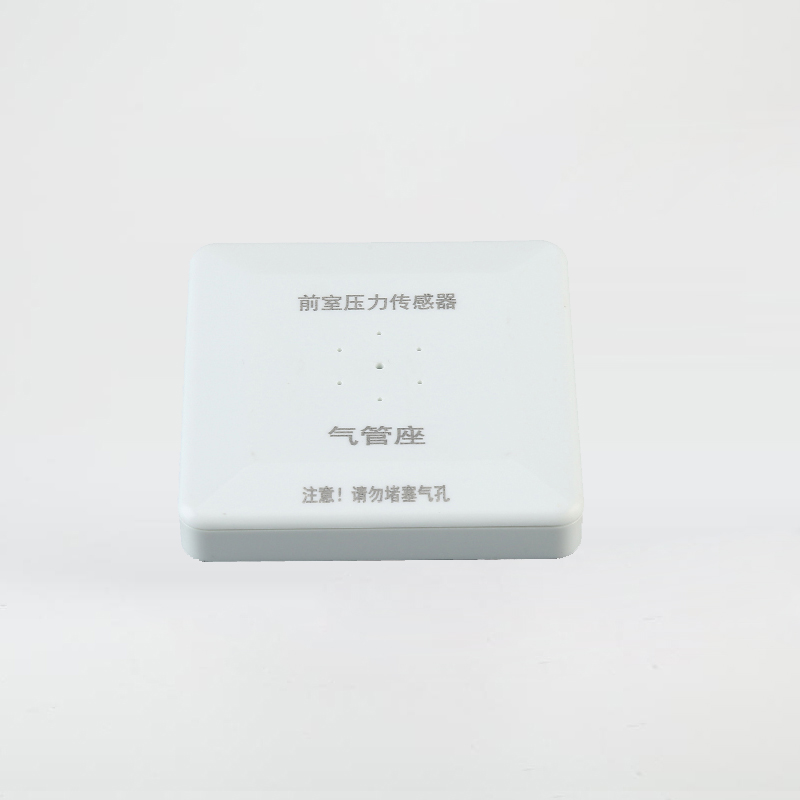

壓差連接：當壓差控制器安裝在電梯前室或樓梯間，低壓管(-)接軟管連到走廊。高壓管(+)不用連接軟管。
當壓差控制器安裝在走廊或走道，高壓管(+)接軟管連到電梯前室或樓梯間。低壓管(-)不用連接軟管。

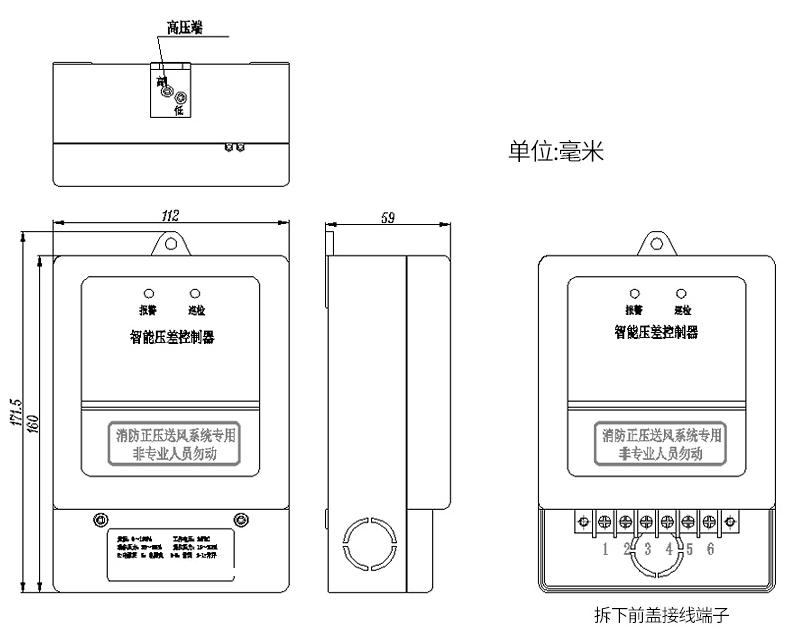

外形尺寸：
H07壓差控制器
