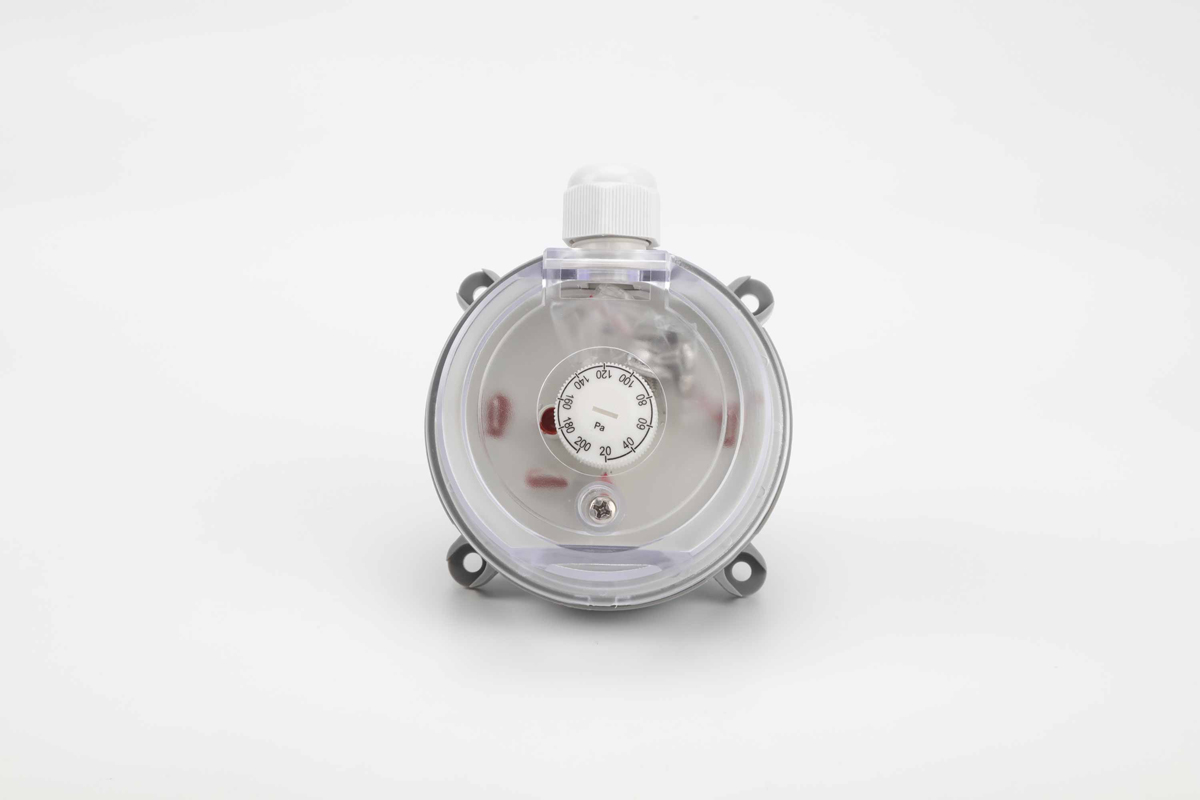

H05壓差開關
此系列壓差開關在出廠前均經過嚴格的測試和標定。可測量差壓或表壓(靜壓)，并將壓力信號轉換為開關的ON/OFF來控制電路,該產品還可根據現場需要，直觀的將旋鈕旋轉到所需壓力，并能確保壓力的準確度。
測量介質：本產品可檢測空氣、不可燃或無腐蝕性氣體的微弱變化
環境要求：工作溫度：-40℃ ~ +85℃
最大工作壓力：10KPa
安裝方式：垂直安裝（接口方向與水平面垂直）
水平安裝（比工廠設定壓力大20Pa）
注：用戶應確定安裝方式，再由工廠設定壓力。
此系列差壓開關壓力連接方式為兩個φ6形接頭及外徑φ7軟管連接和軟管連接頭（見上圖）。正壓端(高壓)和低壓端(真空)均分別標注"+"和"-"。為了獲得最快的響應時間，建議您在使用內徑為φ5軟管的長度最好不要超過15米。

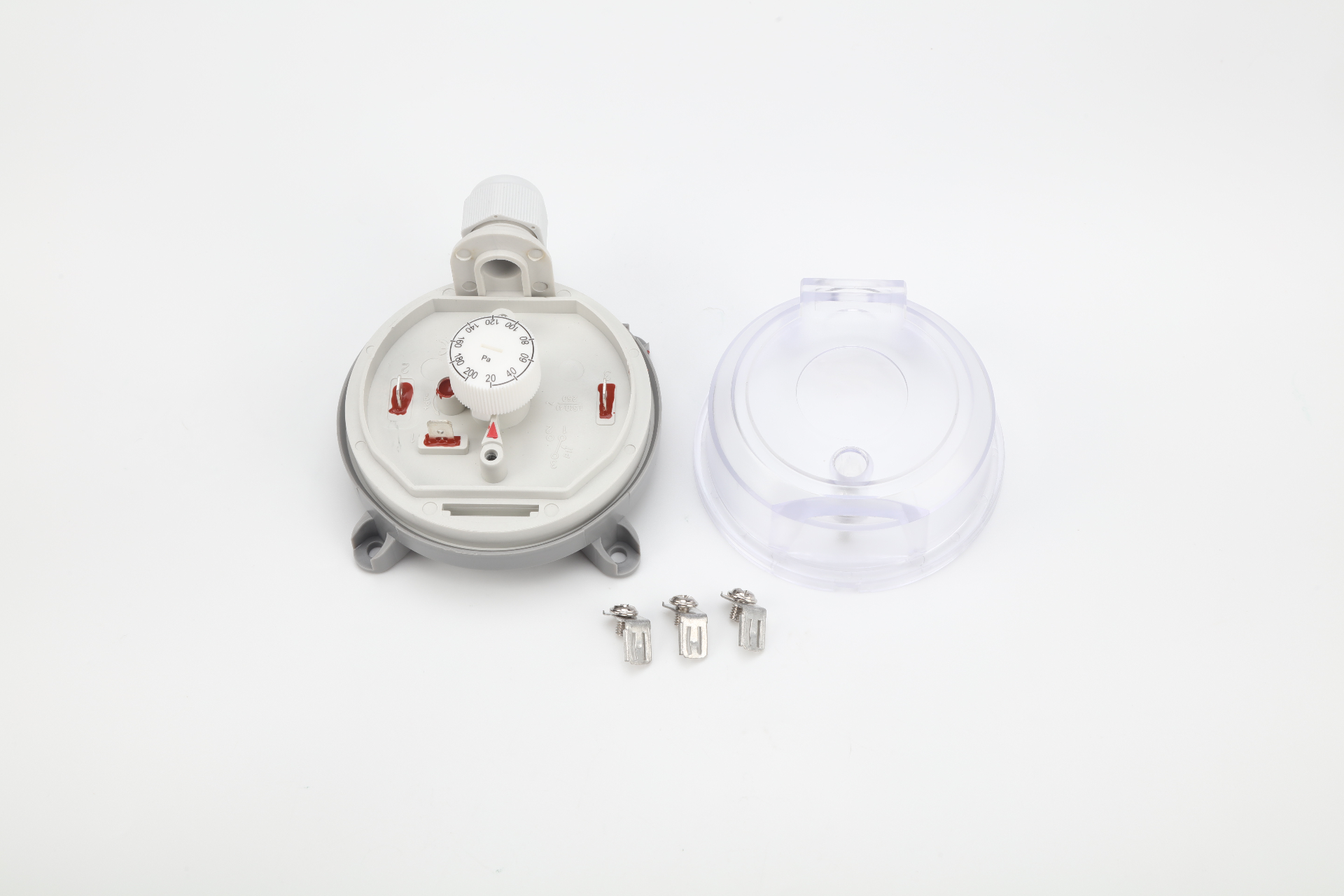

電氣連接：松開上蓋螺釘，打開上蓋。可以見到接線端子，電纜穿過防水鎖線裝置進入殼內，并固定在端子板上。
此壓差開關采用SPDT電氣連接方式見上圖1。
標定：此系列產品在出廠前已進行過嚴格的壓力標定，在使用時也可根據現場需要旋動刻度到箭頭位置即可。，除非您有需要，否則不要輕易對旋鈕進行調整。出廠標定是在垂直位置進行的（接口與水平垂直），在其它方位使用時其壓力都會產生微小的漂移。
量程范圍：
量 程 | 回 差 | 誤 差 |
20-200Pa | 10Pa | ±15% |
20-300Pa | 10Pa | ±15% |
30-300Pa | 10Pa | ±15% |
50-500Pa | 20Pa | ±15% |
500-2000Pa | 150Pa | ±15% |
100-1000Pa | 50Pa | ±15% |
1000-5000Pa | 250Pa | ±15% |

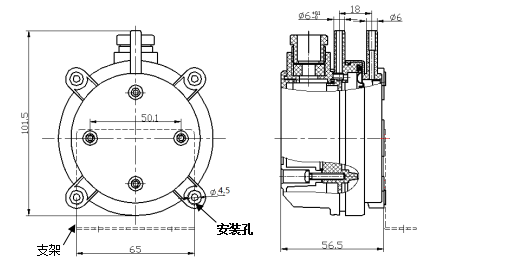

產品外形尺寸：(單位:mm)

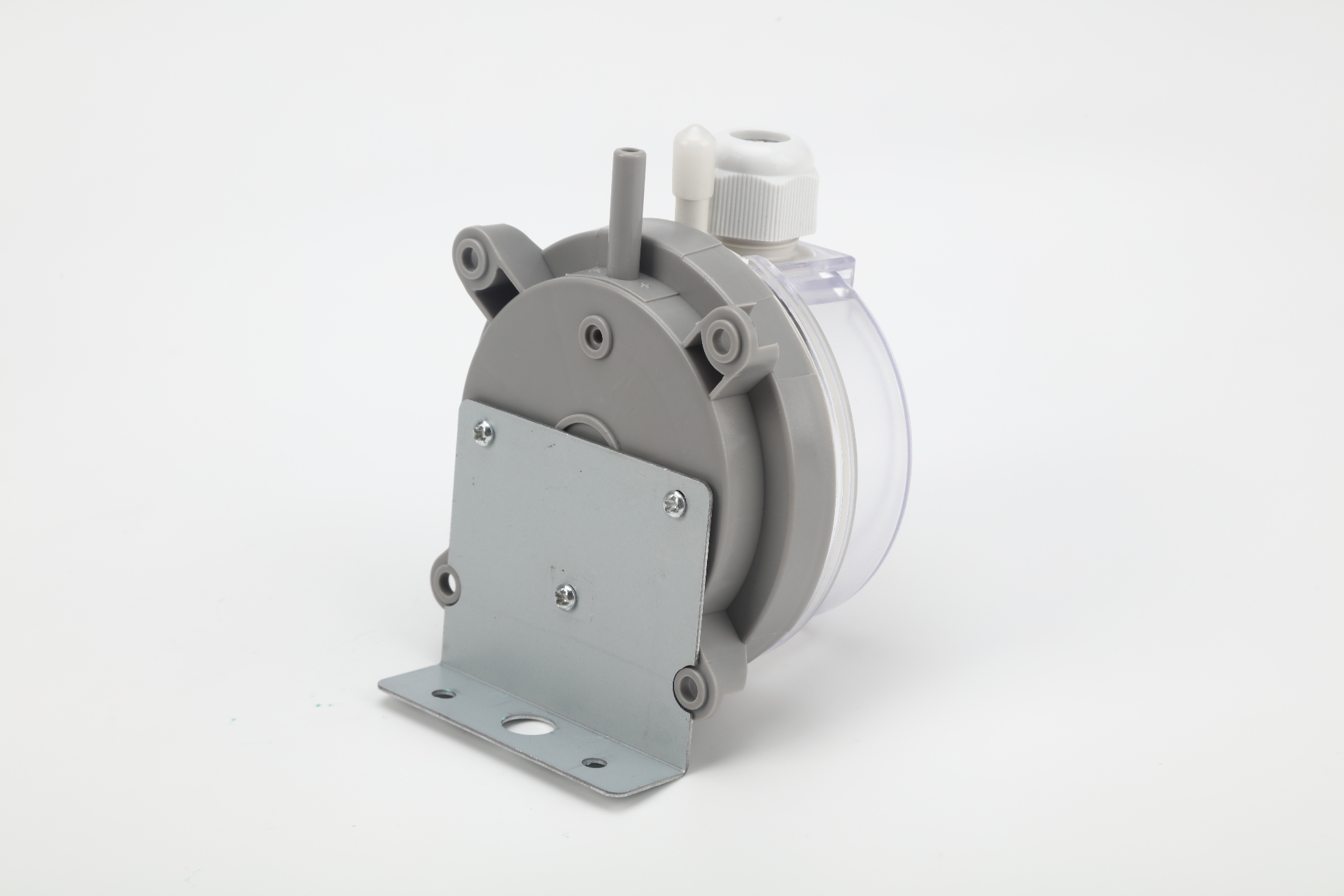

可選用安裝支架，不選用時可通過開關上的安裝孔（φ4.5）安裝。
注意：工廠默認垂直安裝標定壓力，小于50帕?xí)r，請不要顛倒安裝！
